今天我们来讲Type-C接口的设计区别

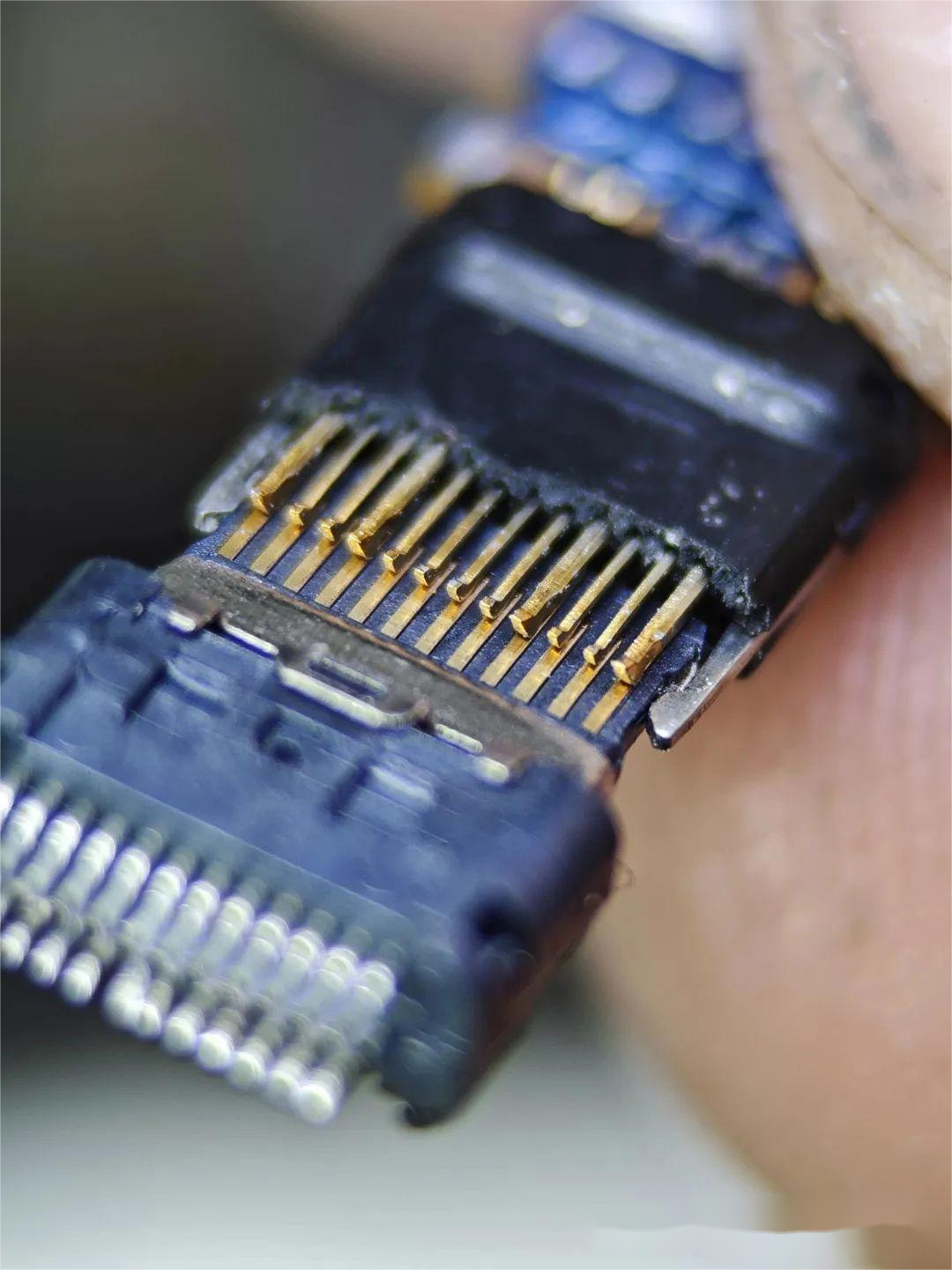

Type-C接口从出现到现在已经过去了很久，也出现了各种规格，但是今天我们要讲的是Type-C接口针脚公差的问题，Type-C接口针脚公差也就是接口内部针脚排列的精度差，以上图的小米USB4数据线的公头针脚为例，这个虽然正负极加厚了很多，但是他因为前端并没有加宽，而是选择纵向加厚，所以针脚公差很好，精度非常高

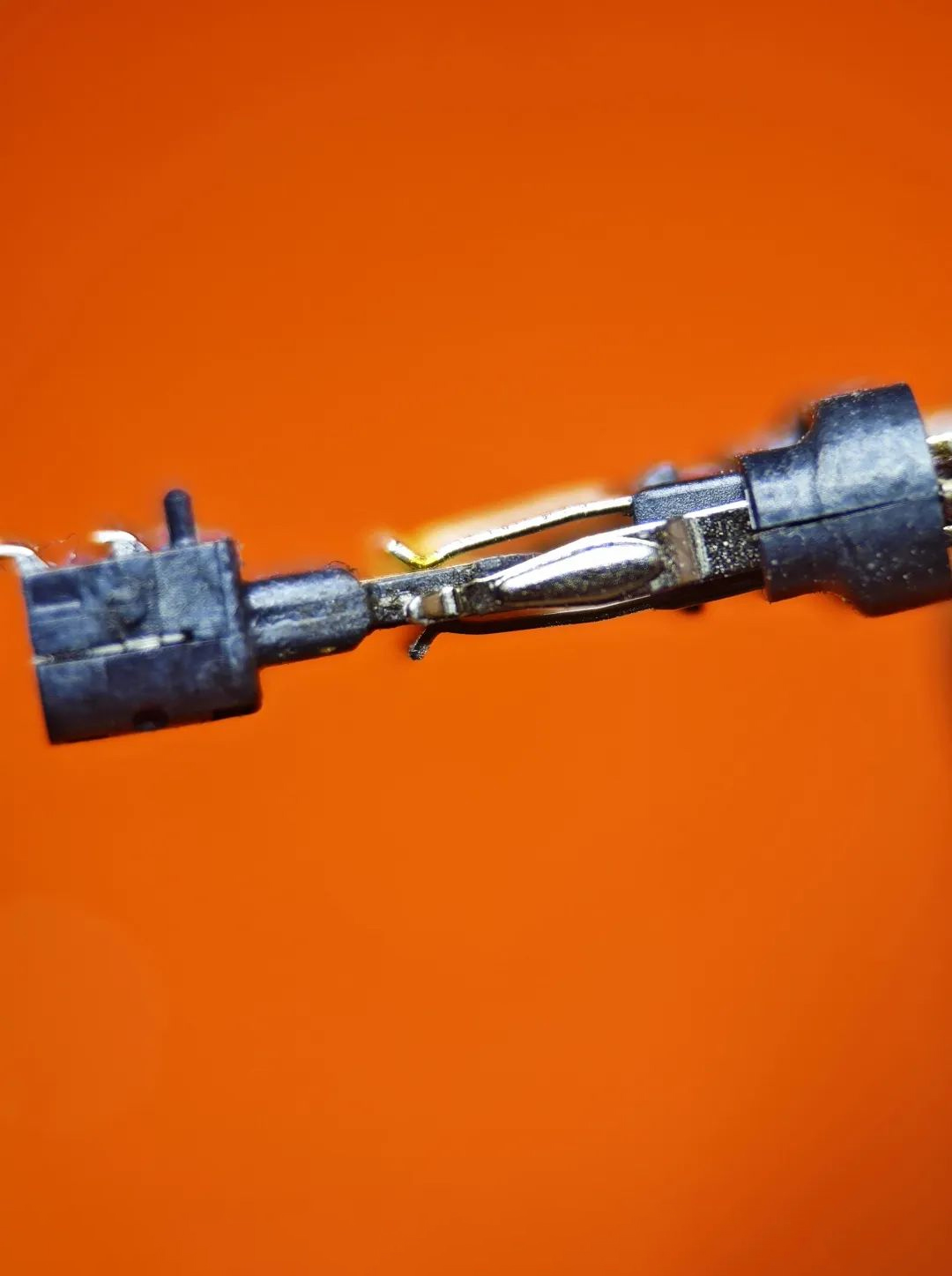

这个是这款线两排针脚的公差精度。我们来看看另外一款某宝上采购的雷电4端子的针脚公差

这个两排针脚都快交叉在一起了，公差非常的差。为什么我会讲这个呢？因为最近很多人问我，雷电数据线能不能给苹果用，安卓数据线能不能给苹果用。

今天我就给大家解答，由于全功能接口针脚数量最少为22PIN，很多人以为24才是满PIN，其实不然，之所以少了两根针脚其实是DN,DP，这两个针脚就是大家所熟知的USB2.0的D+D-，但是母座上面已经有两组DN，DP了，所以公头部分只需要一组就可以实现双面识别。

然后就是前面提到的因为全功能数据线针脚数量较多和母座的触点精度要求也较高，如果公差比较差的话，公头针脚和母座触点进行啮合的时候就容易出现针脚偏移的情况，这种情况就很容易导致正极和CC针脚出现短路，也就是公头的正极和母座的cc触点搭在一起从而出现短路烧毁设备的情况，也有可能出现负极通高速信号针脚的情况。

目前市面上出现的Type-C公头针脚的间距都是标准的0.25mm，前面提到很多人担心全功能数据线或者安卓数据线给苹果手机使用会不会导致手机损坏吗？我发现很多营销号和一些手机维修人员非常不负责任的在宣传说苹果数据线的公头针脚间距不同，这是绝对不可能的，欧盟标准定义的Type-C公头针脚间距就是0.25mm，然后很多人又称安卓和苹果的针脚定义不同，这个就更是无稽之谈了，苹果的Type-C母座是支持最高10Gbps的高速传输的，也就证明他是兼容全功能数据线的，本人也实测过用标准的雷电数据线给苹果设备是可以正常开启快充和传输数据的，也就证明苹果的针脚并没有所谓的定义不同，包括用安卓数据线给苹果我也是测试过可以正常开启充电的。如果针脚定义不同或者间距不同，插上去通电的瞬间就会导致设备短路烧毁了。所以那些手机维修人员宣传的安卓和苹果的针脚间距不同以及定义不同都是谣言。

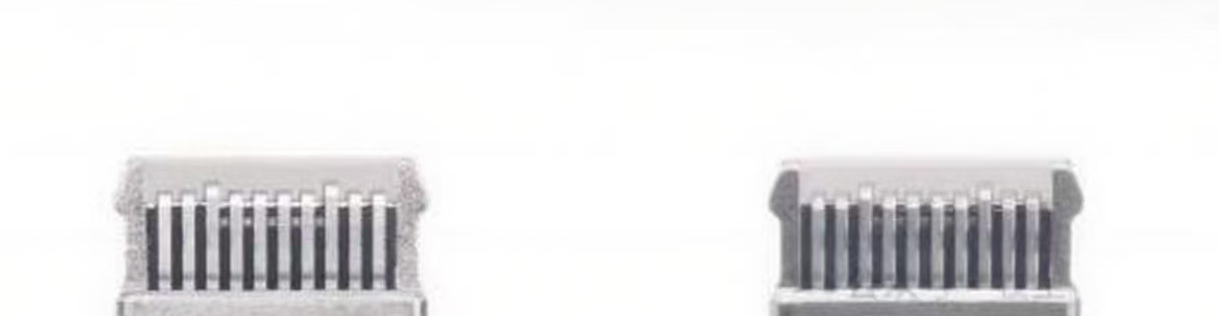

以及上图是在手机维修圈传的最广的一张图了，懂行的人看到已经开始笑了，这个就是我最开始提到的22PIN和24PIN的区别，上图上面的是苹果针脚下面则是华为，缺失的是DN，DP，也就是只是缺少了一对USB2.0针脚，这两个针脚并不会影响安卓数据线给苹果进行充电，正常情况下它这两个针脚是负责USB2.0信号传输的，华为AC的6a线搭配华为的A口充电头之所以没办法正常充电是因为数据线端子部分增加了两颗识别电阻和苹果的充电识别冲突了，所以才没办法正常充电，换双Type-C数据线则恢复正常，其他例如OPPO，或者vivo没办法给苹果开启快充是因为这两家的数据线的cc快充信号针脚是直通芯片的。

通过图片我们可以看到OPPOac线的A端虽然有cc触点，但是焊盘位置并没有预留焊线的焊盘，也就代表他的cc信号线并没有通向c端，而苹果是需要靠cc信号线去识别快充的，所以OPPO是没办法给苹果开启快充的，因为OPPO的cc信号线针脚是直接通向芯片，在充电头那里就行识别芯片，然后通过D+D-两条信号线进行协议识别的。 vivo部分AC线和OPPO类似，也是在A端识别。   这也就是为什么大部分安卓AC线没有办法给苹果正常开启快充或者正常充电的原因，但是小米是例外，小米的AC6A线CC信号线针脚是直通的，在加上下小米绝大部分充电头都带pd协议，所以可以正常给苹果开启快充。

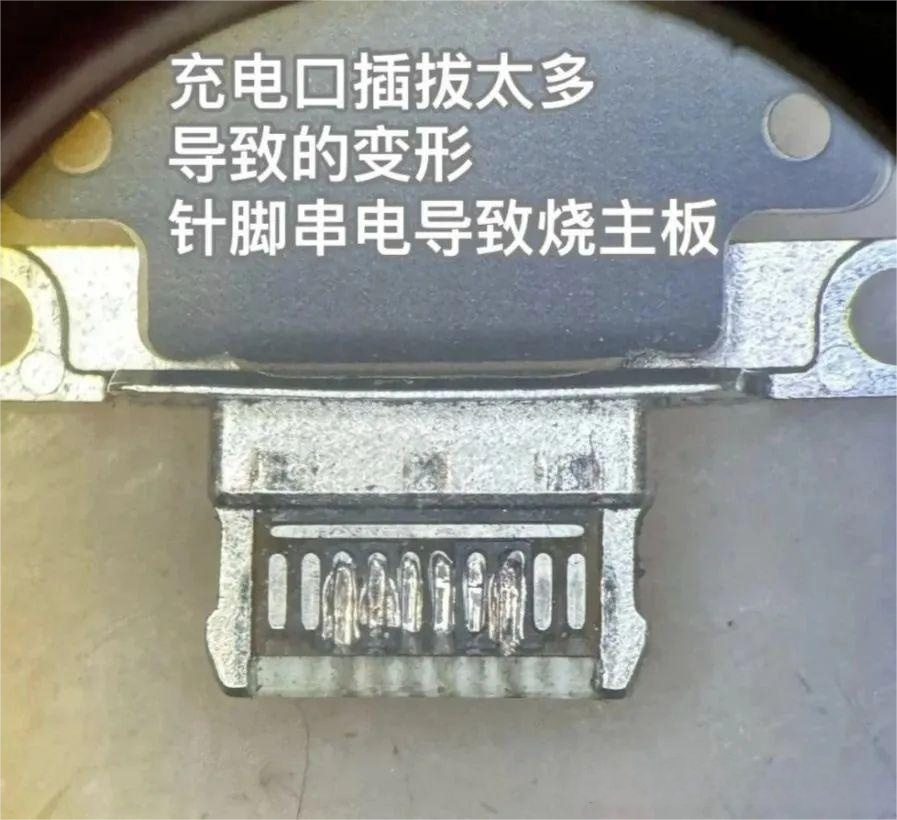

其次就是这个问题了，为什么很多人使用了安卓数据线给苹果用，时间久了出现烧尾插的现象，首先就是安卓数据线大部分为了过大电流从而加厚了针脚触点加厚增加了过流能力的同时也就代表了他针脚变粗变硬，和母座触点啮合带来的应力更强，容易出现苹果尾插触点磨损，很多人就问了，那为什么安卓没事，是不是魔改了，其实并不是，其实还是苹果尾插设计问题，并不是说安卓魔改了，苹果才是标准，这种说法是没有道理的

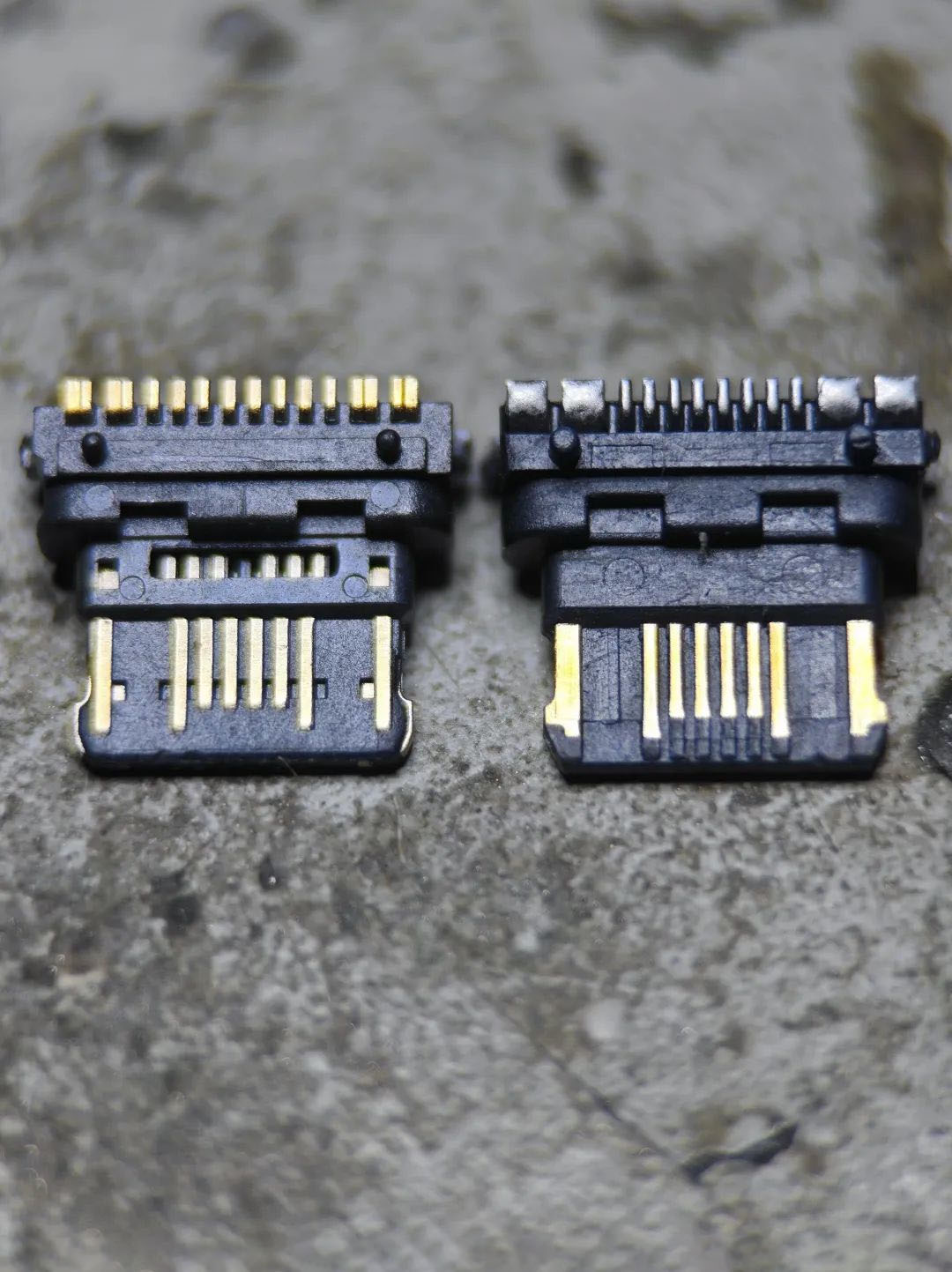

其实因为安卓的母座触点是用一整根铜条加注塑来充当触点的，所以安卓母座可以承受的压力更强，过流能力也更好。然而苹果的Type-C母座的设计有点类似固态硬盘金手指的设计，在一块PCB上面铺铜来充当触点，这种设计会导致触点很薄，很容易变形，从而导致短路

苹果新出的几代接口和笔记本电脑接口已经和安卓采用一样的设计了，所以这个问题就少了很多，图一是铺铜设计，图二是铜条设计。

老一代的苹果c口设备使用弹片式的Type-C针脚的安卓数据线几乎没什么影响，因为苹果原装线也是用弹片式的针脚，也就是没有任何加厚设计，就是一根薄薄的弹片。而新款的苹果c口设备改成了铜条设计就可以使用针脚加厚的安卓线也没什么影响了

充电过程中尽量保证不要触碰数据线，插拔尽量正插正拔，降低针脚错位的风险。今天讲了这么多就是希望大家明白Type-C针脚的设计和区别，以及安卓苹果线混用会不会导致设备损坏做了个总结和讲解，希望大家都能看懂。
